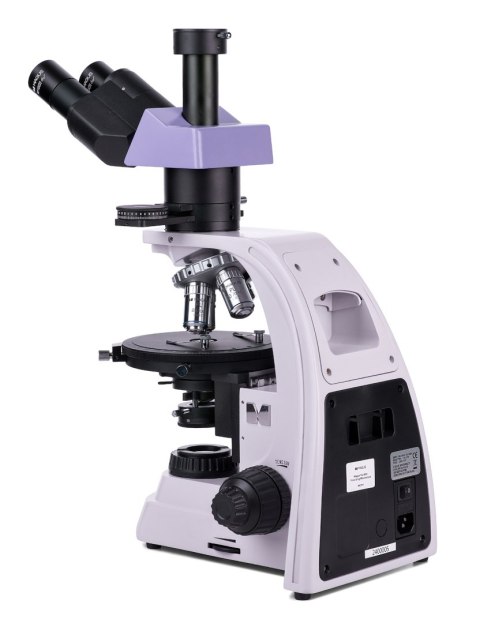

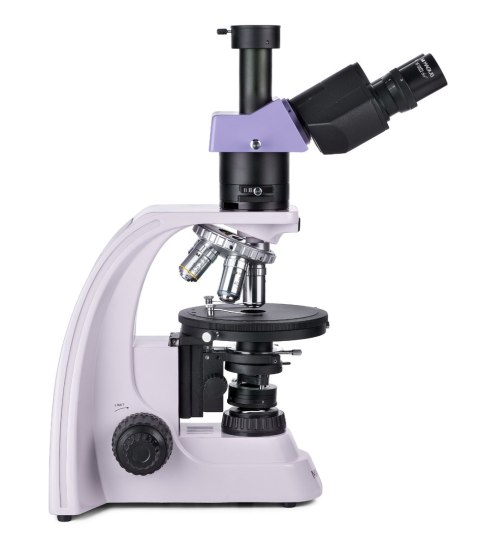

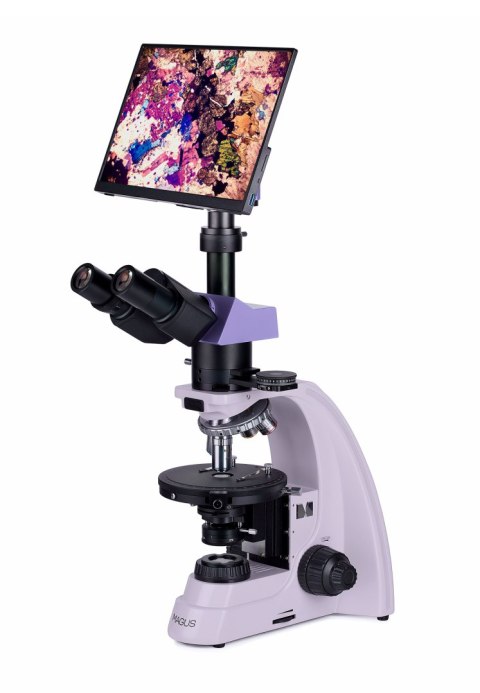

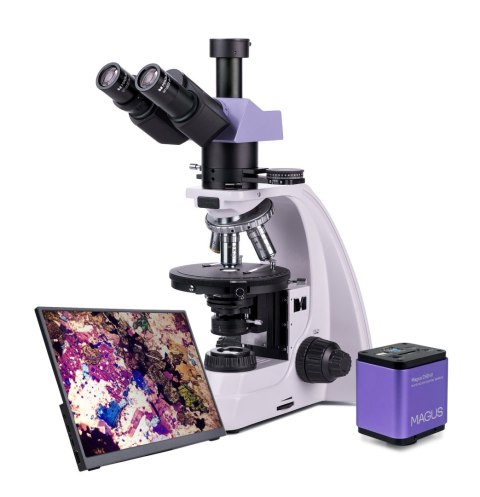

Mikroskop polaryzacyjny cyfrowy MAGUS Pol D800 LCD

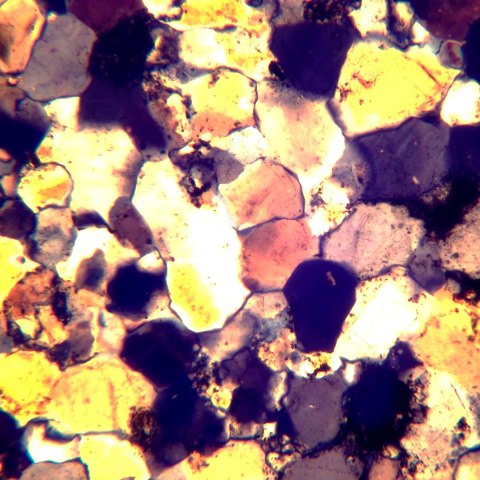

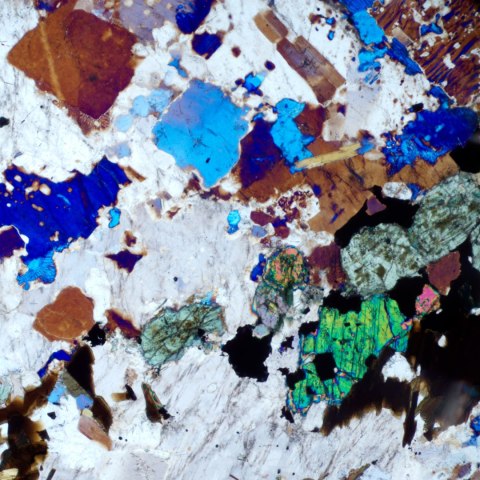

Mikroskop polaryzacyjny MAGUS Pol 800 służy do badania obiektów anizotropowych w świetle spolaryzowanym i standardowym przechodzącym. Obiekty badań mogą być biologiczne, geologiczne lub polimerowe. Mikroskop ma beznaprężeniowy układ optyczny (Strain-Free), tj. nie tworzy niepożądanego efektu załamania światła. Generuje on wyraźny, kontrastujący i realistyczny obraz. Mikroskop doskonale sprawdza się w różnych dziedzinach nauki: medycynie, kryminalistyce, mineralogii, petrografii, krystalografii itp.

Kamera cyfrowa

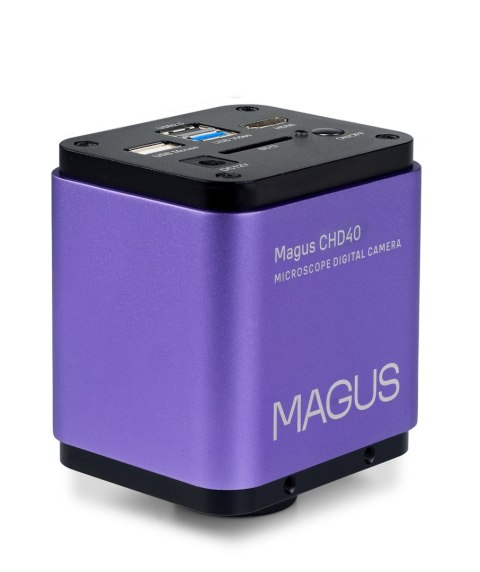

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

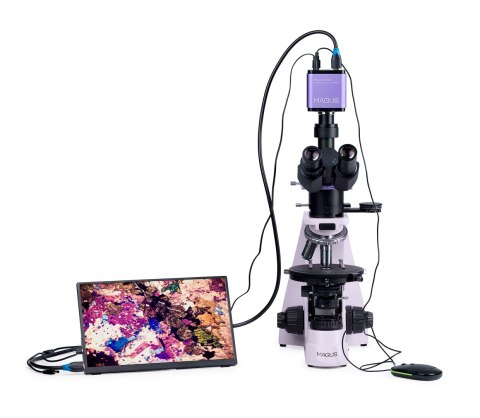

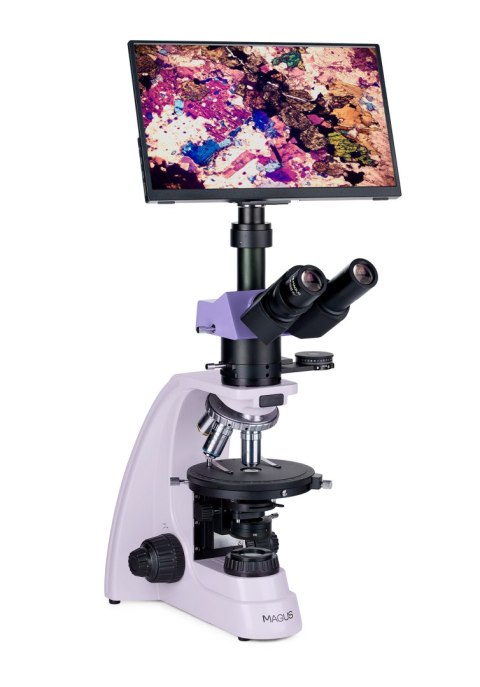

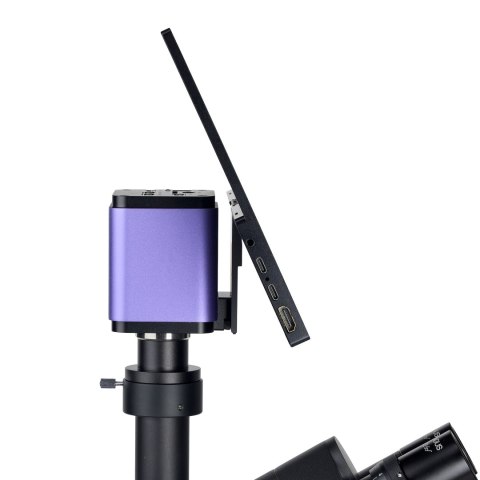

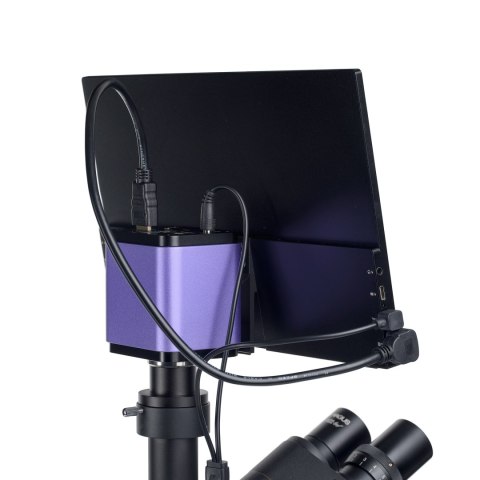

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.

Układ optyczny

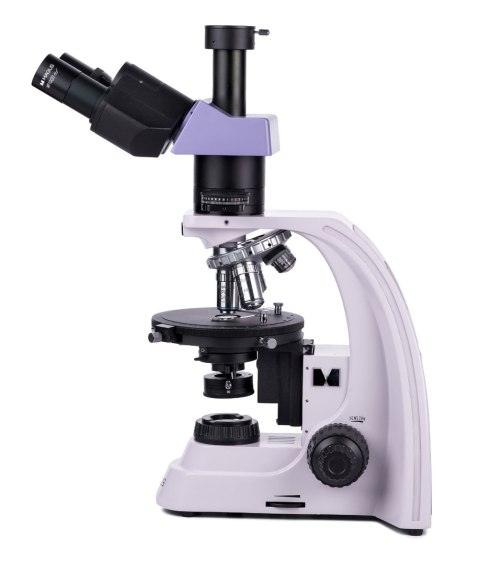

Głowica trójokularowa jest wyposażona w trzecią tubę do zamontowania kamery cyfrowej. Przy użyciu przełącznika na korpusie cała wiązka światła jest kierowana do tubusów okularów lub do kamery cyfrowej. Kąt nachylenia tubusów okularów wynoszący 30° zapewnia wygodę podczas długotrwałych obserwacji i nie powoduje nadwyrężenia mięśni szyi. Lewy tubus posiada pierścień regulacji dioptrii, który obraca się i dostosowuje ostrość układu optycznego mikroskopu do unikatowego wzroku użytkownika.

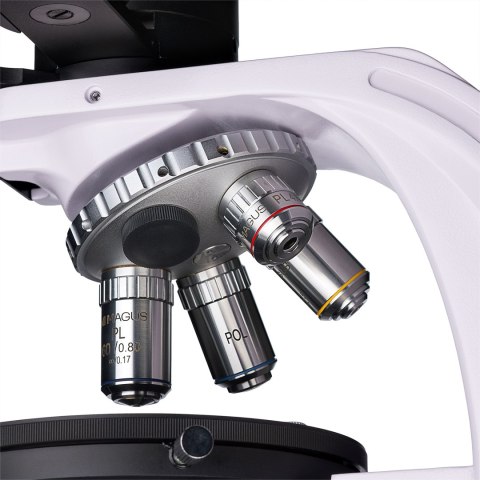

Miska rewolwerowa umożliwia zamontowanie pięciu obiektywów jednocześnie, z których cztery są już częścią zestawu. Dodatkowy obiektyw z gamy akcesoriów MAGUS można zakupić osobno. Wszystkie obiektywy są przeznaczone do pracy ze szkiełkami nakrywkowymi o grubości 0,17 mm. Ponieważ miska rewolwerowa jest skierowana z dala od obserwatora, obiektyw umieszczony na ścieżce optycznej jest dobrze widoczny podczas pracy, co znacząco ułatwia pracę badacza. Gniazda miski rewolwerowej są wyśrodkowane.

Oświetlenie

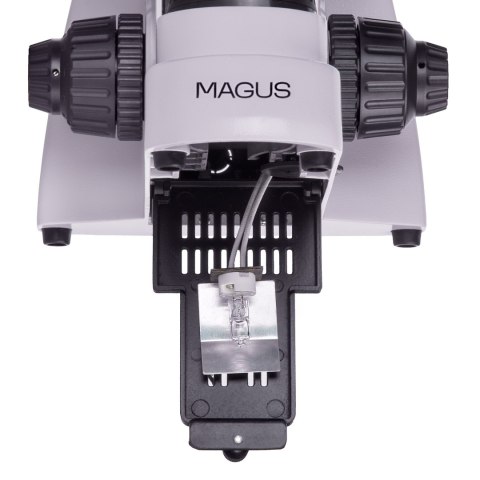

Źródło oświetlenia znajduje się pod stolikiem, tj. obserwacje są prowadzone w świetle przechodzącym. Żarówka halogenowa o mocy 30 W generuje jasne, przyjazne dla oczu oświetlenie, które nadaje się do stosowania ze wszystkimi obiektywami. Regulacja oświetlenia przy użyciu metody Köhlera pozwala uzyskać wyższy kontrast i lepszą jakość obrazu.

Mikroskop jest wyposażony w polaryzator i analizator. Aby pracować w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Kąt polaryzacji zmienia się poprzez obracanie polaryzatora i analizatora względem siebie. Mikroskop posiada również przystawkę, która zawiera soczewkę Bertranda i ma gniazdo na kompensatory. Kompensatory zwiększają kontrast preparatów o niskiej dwójłomności, a soczewka Bertranda jest przeznaczona do badań konoskopowych.

Stolik i mechanizm regulacji ostrości

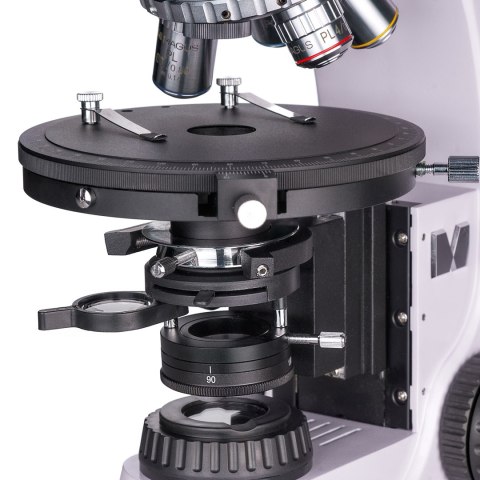

Stolik mikroskopu obraca się, co umożliwia szybką zmianę załamania światła przechodzącego przez preparat podczas pracy w świetle spolaryzowanym. Stolik jest wyśrodkowany względem osi optycznej mikroskopu, posiada gradację kąta obrotu oraz skalę umożliwiającą określenie kąta z dokładnością do 0,1°.

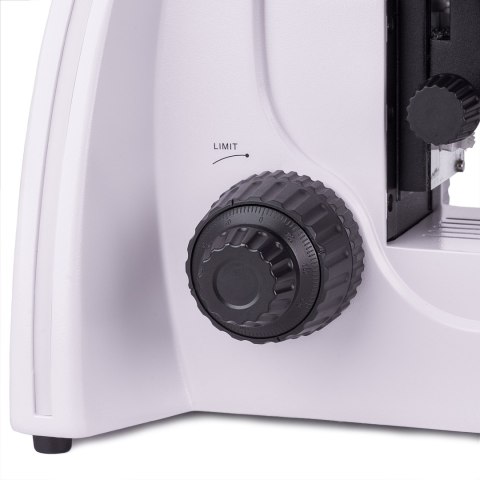

Mechanizm ustawiania ostrości umożliwia zgrubną i precyzyjną regulację ostrości. Pokrętło zgrubnej regulacja ostrości ma blokadę, a cały mechanizm zgrubnej regulacji ostrości ma również regulację napięcia.

Akcesoria

Do mikroskopu są dostępne opcjonalne okulary, obiektywy, kamery cyfrowe i preparaty kalibracyjne. Poszerzają one możliwości mikroskopu w zakresie różnych zadań badawczych.

Najważniejsze właściwości mikroskopu:

• Obserwacje w świetle przechodzącym metodą jasnego pola i metodami polaryzacyjnymi
• Źródłem oświetlenia jest 30 W żarówka halogenowa o „ciepłym" spektrum światła, które jest komfortowe dla oczu
• Polaryzację uzyskuje się przy użyciu obrotowego analizatora i polaryzatora; przystawka zawiera soczewkę Bertranda i gniazda na kompensatory
• Możliwe jest dostosowanie oświetlenia zgodnie z metodą Köhlera, co poprawia wyrazistość obrazu
• Trzeci tubus umożliwia zamontowanie kamery cyfrowej
• Beznaprężeniowe obiektywy planarno-achromatyczne z korekcją do nieskończoności (Strain-Free); wyśrodkowane gniazda miski rewolwerowej
• Obrotowy stolik, mechanizm zgrubnej i precyzyjnej regulacji ostrości
• Kompatybilność z dodatkowymi akcesoriami: okularami, obiektywami itp.

Najważniejsze właściwości kamery:

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień

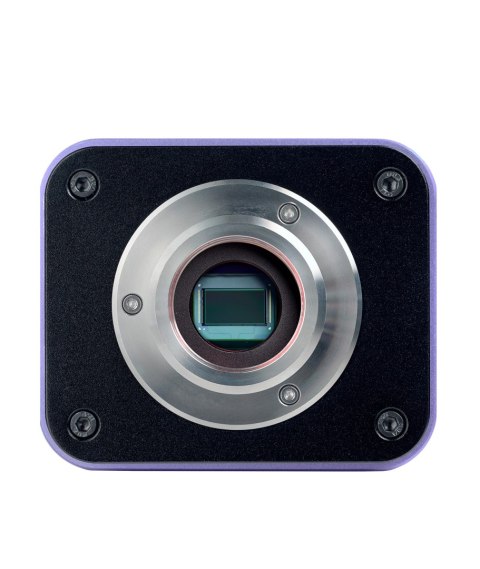

• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

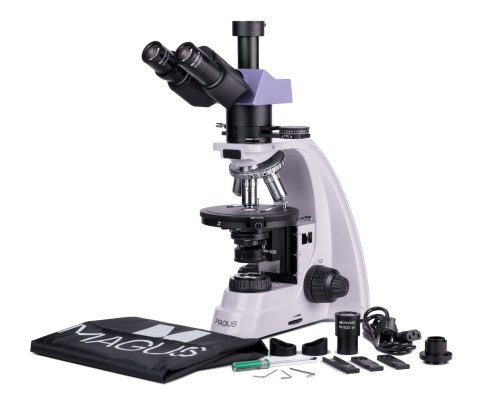

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa, przewod HDMI (1,5 m), przewod USB 3.0 (1,5 m), mysz USB, karta pamieci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna plyta CD ze sterownikami i oprogramowaniem, instrukcja obslugi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40

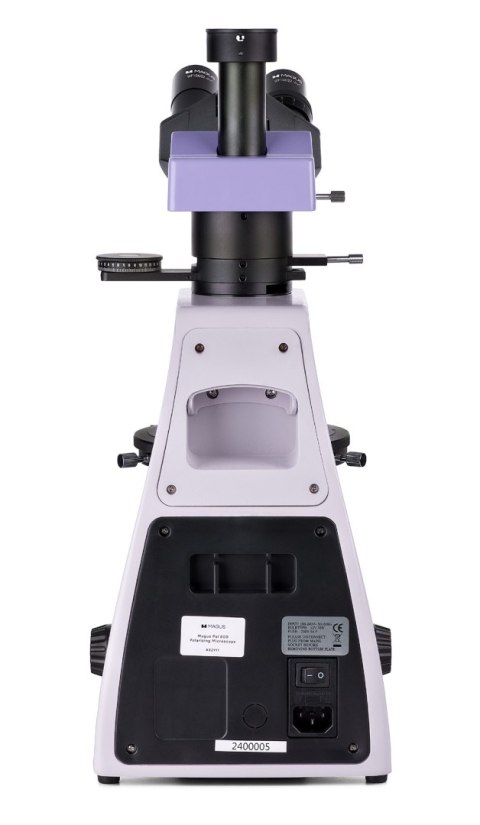

• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Głowica trójokularowa
• Tuba pośrednia z soczewką Bertranda, analizator i gniazdo kompensatora

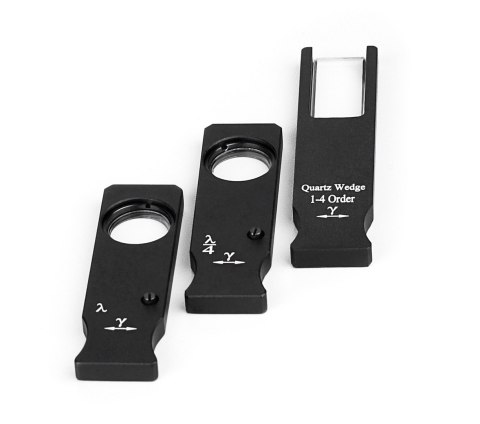

• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,65 (z mechanizmem sprężynowym) WD 0,66 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 (z mechanizmem sprężynowym) WD 0,46 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Okular 10x/22 mm ze skalą. Wartość skali: 0,1 mm
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm z krzyżem
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,4 WD 8,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/1,25 (z mechanizmem sprężynowym, olejek immersyjny) WD 0,36 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/0,8 (z mechanizmem sprężynowym, suchy) WD 2,02 mm
• Mechaniczne mocowanie stolika
• Preparat kalibracyjny
