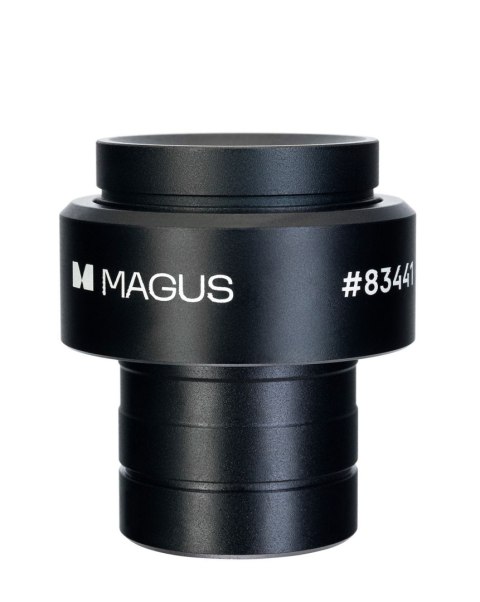

Okular SE10S ma nie tylko 10-krotne powiększenie, ale jest również wyposażony w skalę do oceny rozmiaru preparatu lub jego struktur w milimetrach lub mikronach. Skala jest oznaczona w odstępach co 0,1 mm i jest umieszczona w obszarze przysłony pola okularu. Przed rozpoczęciem pomiarów należy skalibrować skalę i dostosować ją do parametrów każdego obiektywu, który będzie używany. Model SE10S jest montowany w tubie o średnicy 30 mm.
Kalibracja
Kalibracja jest przeprowadzana przy użyciu preparatu kalibracyjnego (mikrometru stolika). Umieść go na stoliku i ustaw ostrość mikroskopu na skali podzielonej na segmenty 0,1 mm. Następnie obróć okular w tubie, aż podziałki na skali okularu będą ustawione równolegle do podziałek na preparacie kalibracyjnym.
Obliczenia
Aby skalibrować skalę okularu dla wybranego obiektywu, należy użyć wzoru:
E = TL/A, gdzie
E - podziałka skali okularu;
T - podziałka skali mikrometryczna stolika oznaczona na mikrometrze stolika (0,01 mm);
L - liczba podziałek na mikrometrze stolika;
A - liczba podziałek na skali okularu.
Należy zapisać wartość E dla każdego obiektywu. Podczas pomiaru preparatu policz liczbę podziałek na skali okularu między dwoma żądanymi punktami. Następnie pomnóż tę liczbę przez E. Wynikiem jest wartość liniowa mierzonego obiektu.
Kompatybilność:
- Mikroskop stereoskopowy MAGUS Stereo 9T
| Dane techniczne |
|
| Materiał soczewki |
szkło optyczne |
| Powiększenie, razy |
10 |
| Średnica pola widzenia, mm |
22 |
| Regulacja dioptrii |
+ |
| Podziałka skali, mm |
0,1 |
| Średnica okularu, mm |
30 |
| Materiał korpusu |
miedź |
| Odstęp źrenicy wyjściowej, mm |
10 |
| Marka |
MAGUS |
| Gwarancja |
2 года |
| EAN |
5905555020884 |
| Rozmiar opakowania (dł. x szer. x gł.) |
7x4x4 cm |
| Masa przesyłki |
0.13 kg |
Parametry:
Gwarancja producenta:
Tak
