Urządzenie do kontrastowania fazowego preparatów MAGUS SPH2

Urządzenie do kontrastowania fazowego preparatów MAGUS SPH2 składa się z zestawu suwaków kontrastu fazowego, zestawu obiektywów fazowych i teleskopu centrującego. Urządzenie do kontrastowania fazowego jest używane do badania przezroczystych preparatów o niskim kontraście, które nie są widoczne w jasnym polu. Barwienie zabija żywe komórki. Główną zaletą tej techniki jest możliwość stosowania jej do badania żywych, niebarwionych organizmów w ich naturalnym stanie. Ta technika jest stosowana w medycynie, ekologii, farmakologii, rolnictwie itp.

Suwaki kontrastu fazowego

Suwak kontrastu fazowego jest instalowany w gnieździe kondensora. Suwak to płytka z dwoma otworami: wolny otwór służy do obserwacji metodą jasnego pola, natomiast w drugim otworze jest wkładka fazowa, która jest zgodna z używanym obiektywem. Urządzenie do kontrastowania fazowego ma dwa suwaki: jeden z wkładką, która współdziała z obiektywami o powiększeniu 10, 20 i 40 razy, a druga wkładka współdziała z obiektywem o powiększeniu 100 razy. Oznaczenie wkładki jest zgodne z używanym obiektywem. Suwak umożliwia łatwe przełączanie między obserwacją metodą jasnego pola a obserwacją metodą kontrastu fazowego.

Fazowe obiektywy planarno-achromatyczne

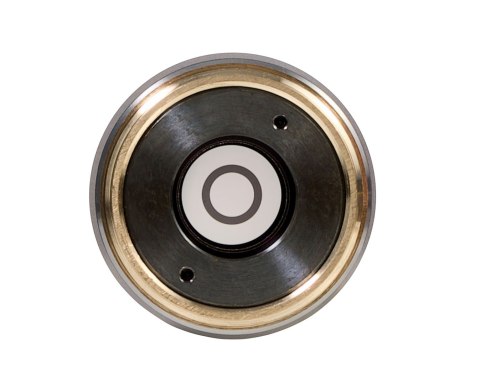

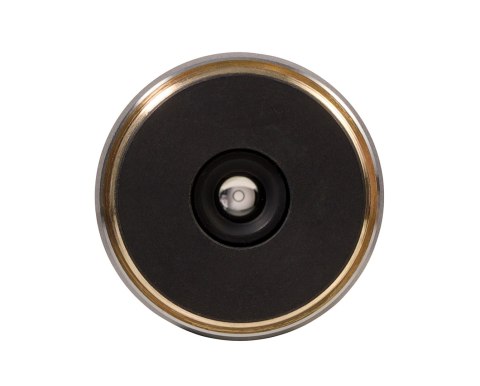

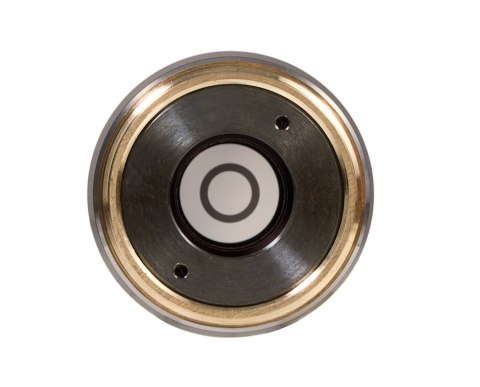

Obiektywy fazowe różnią się od zwykłych obiektywów, ponieważ w płaszczyźnie źrenicy wyjściowej mają pierścień fazowy. Fazowe obiektywy planarno-achromatyczne generują obraz o jednakowej ostrości zarówno w centrum, jak i na krawędziach, dlatego zniekształcenia są nieistotne. Aberracje chromatyczne są korygowane dla światła niebieskiego i czerwonego, aberracja sferyczna dla światła zielonego, a krzywizna pola dla 90% średnicy pola widzenia. Obiektyw o powiększeniu 10 razy jest przeznaczony do obserwacji preparatów ze szkiełkiem nakrywkowym lub bez. Obiektywy o powiększeniu 20, 40 i 100 razy są używane do obserwacji preparatów ze szkiełkiem nakrywkowym o grubości 0,17 mm. Obiektywu o powiększeniu 100 razy można używać z olejkiem immersyjnym. Obiektywy są przeznaczone do stosowania w tubach z korekcją do nieskończoności. Odległość parafokalna wynosi 60 mm.

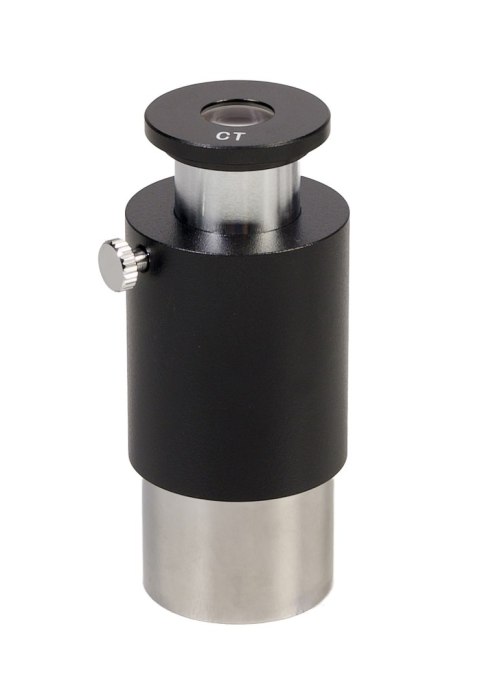

Teleskop centrujący

Używając teleskopu centrującego, przysłony pierścieniowe suwaka są wyrównane z pierścieniami fazowymi obiektywu.

Kompatybilność:

• MAGUS Bio 260T Biological Microscope
• MAGUS Bio DH260 Biological Digital Microscope

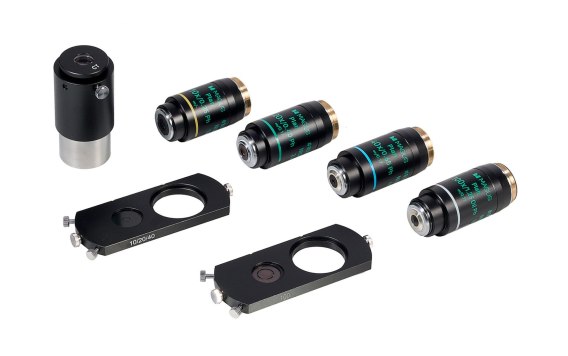

Zestaw:

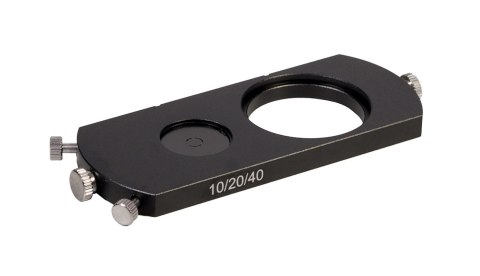

• Suwak kontrastu fazowego do obiektywów o powiększeniu 10, 20 i 40 razy z centrowanymi pierścieniami

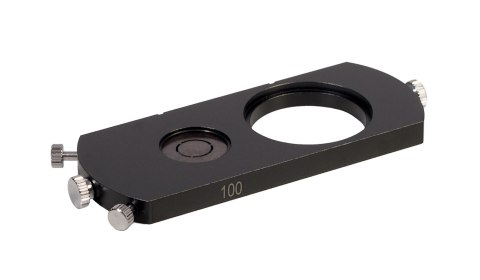

• Suwak kontrastu fazowego do obiektywu o powiększeniu 100 razy z centrowanym pierścieniem

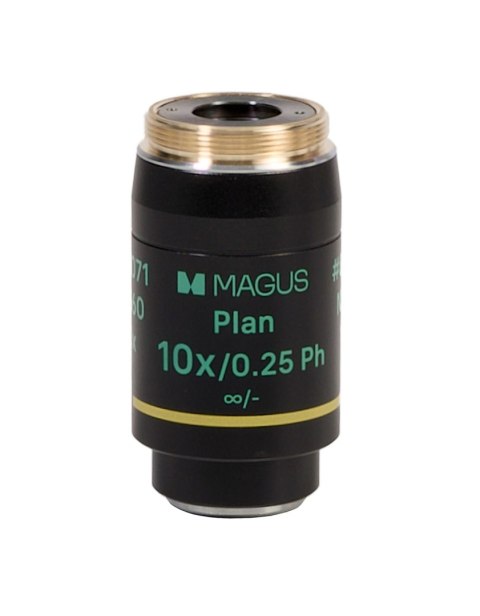

• Fazowy obiektyw planarno-achromatyczny z korekcją do nieskończoności Plan 10x/0,25 Ph ∞/- WD 10,2 mm, odległość parafokalna: 60 mm

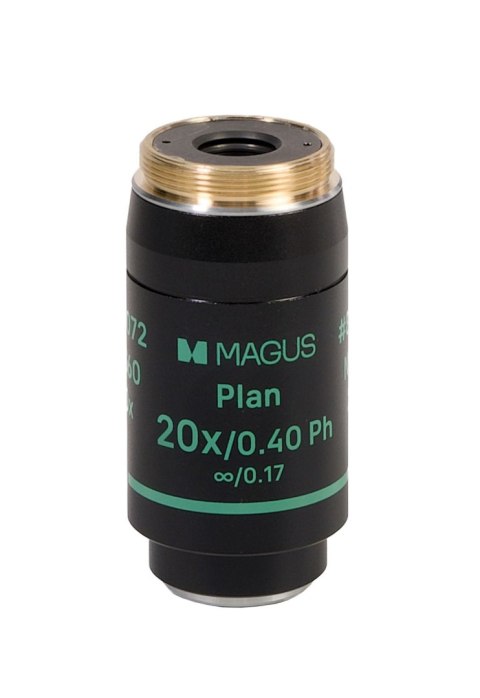

• Fazowy obiektyw planarno-achromatyczny z korekcją do nieskończoności Plan 20x/0,40 Ph ∞/0,17 WD 4,8 mm, odległość parafokalna: 60 mm

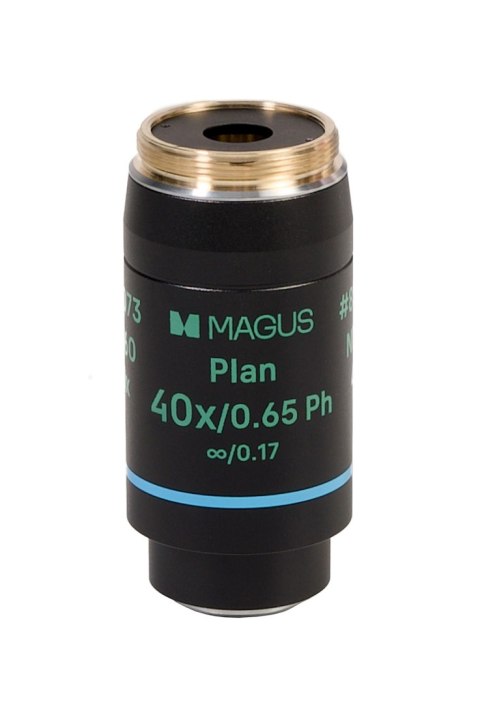

• Fazowy obiektyw planarno-achromatyczny z korekcją do nieskończoności Plan 40x/0,65 Ph ∞/0,17 WD 1,5 mm, odległość parafokalna: 60 mm

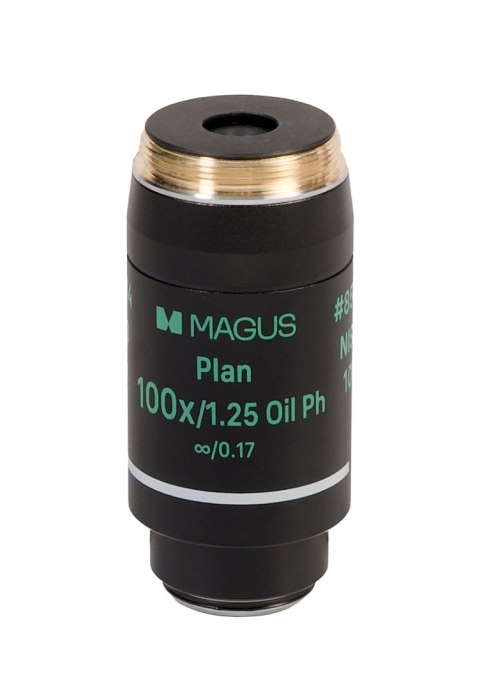

• Fazowy obiektyw planarno-achromatyczny z korekcją do nieskończoności Plan 100x/1,25 (olejowy) Ph ∞/0,17 WD 0,22 mm, odległość parafokalna: 60 mm
• Teleskop centrujący
